전원연결인버터의 입력 전원선과 모터선을 연결합니다.

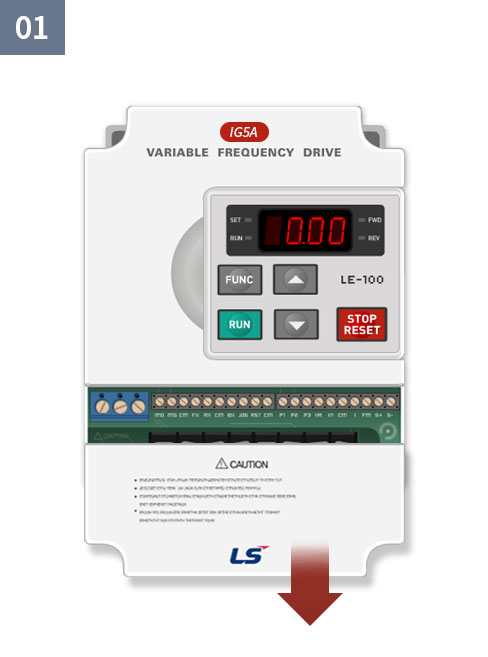

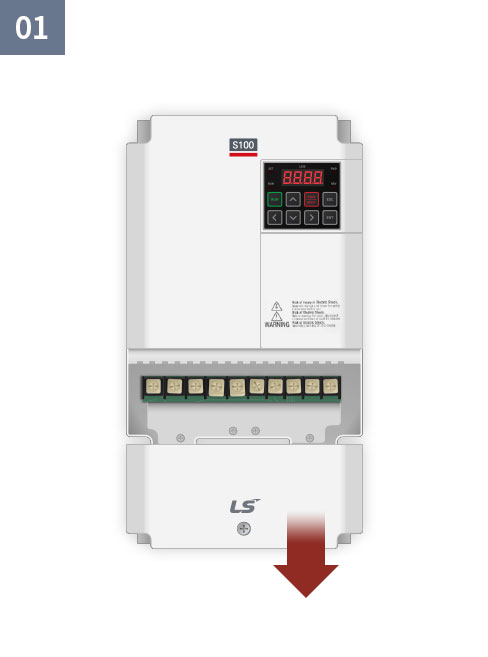

하단의 커버를 분리합니다.

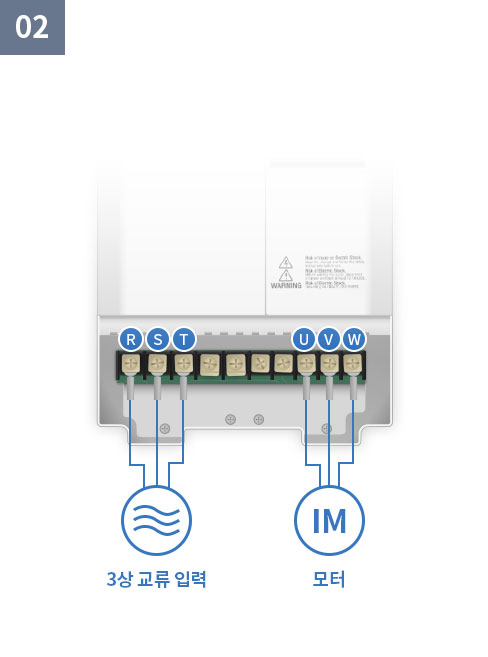

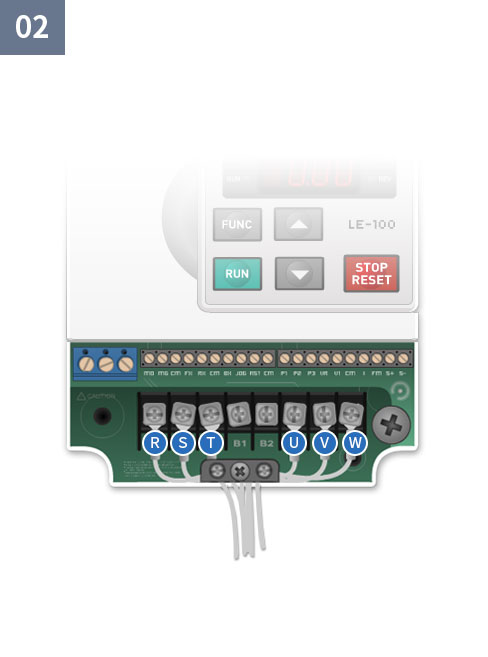

입력 R,S,T 선과 출력 U,V,W선을 배선합니다.

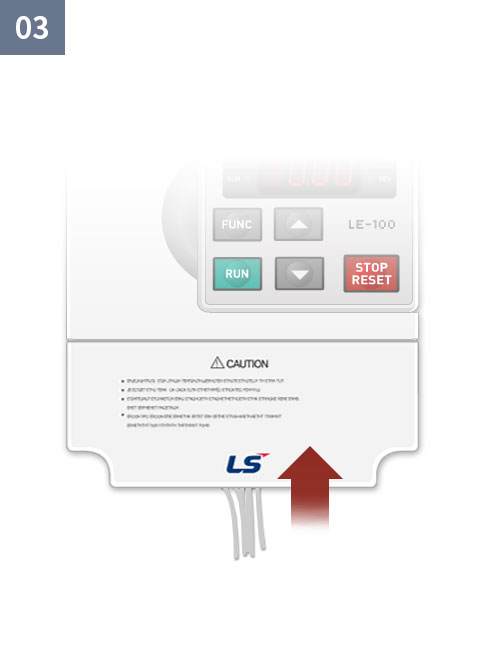

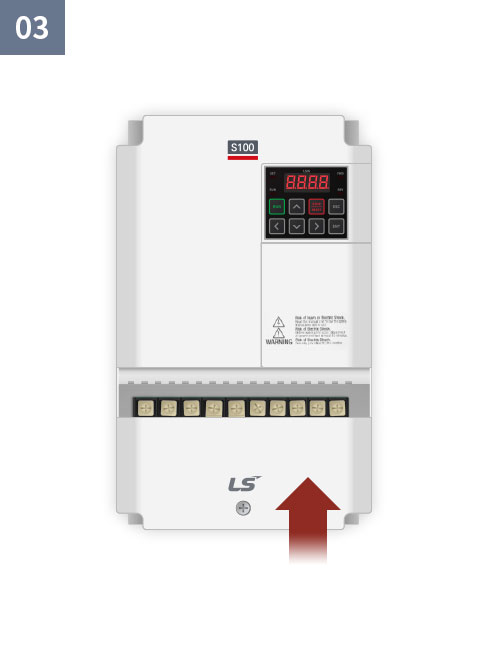

커버를 닫습니다.
감속시간모터의 감속시간을 입력합니다.

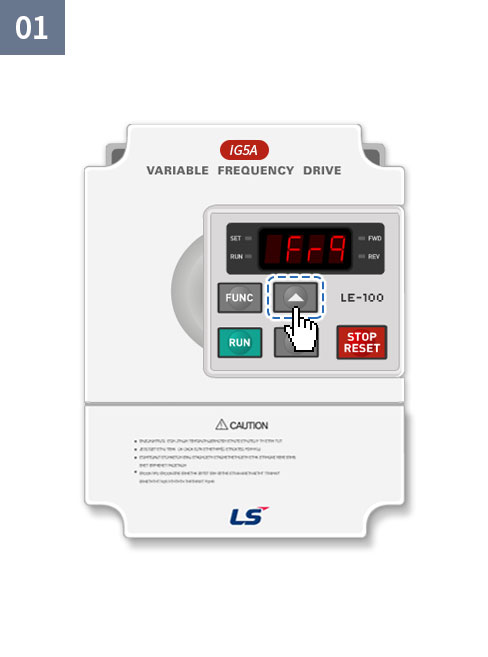

버튼을 2회 누릅니다.

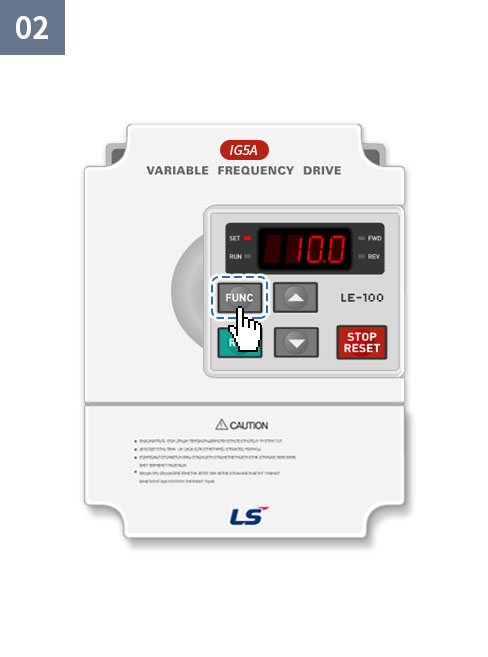

FUNC 버튼을 누릅니다.
버튼을 눌러서 원하는 감속 시간을 맞춥니다.
FUNC 버튼을 눌러서 저장합니다.
버튼을 2회 눌러서 초기화면으로 갑니다.

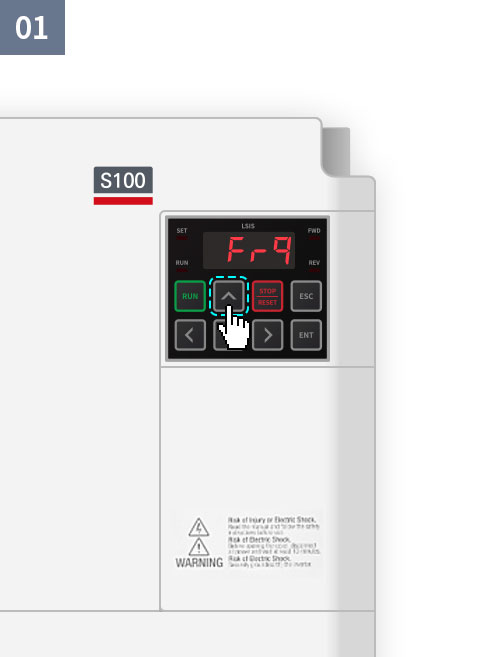

주파수모드(볼륨)모터의 속도 설정방법을 입력합니다. 볼륨으로 설정
버튼을 4회 누릅니다.
FUNC 버튼을 누릅니다. 공장출하치인 키패드 주파수 설정(0)으로 되어 있습니다.
버튼을 4회 눌러서 초기 화면으로 갑니다.
전원 투입과 동시 기동인버터에 전원을 넣음과 동시에 모터가 기동이 되도록 합니다.

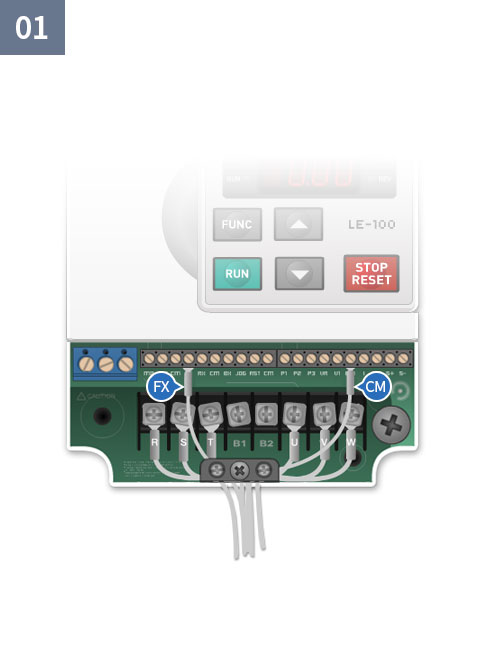

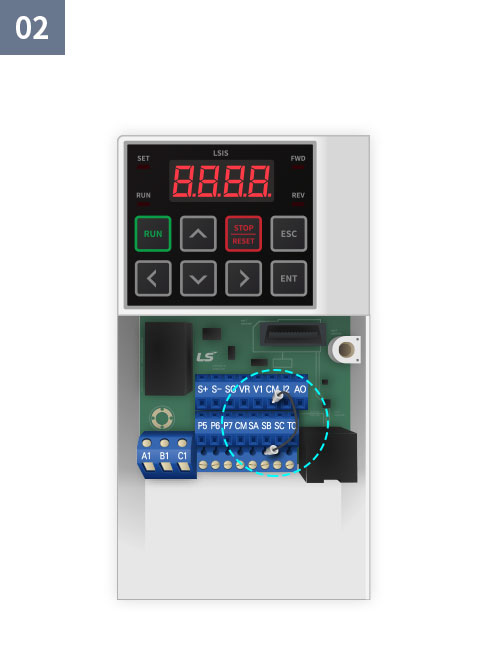

FX단자와 CM단자를 연결(short)시킵니다. (단자 중 하나에 결선 하시오)

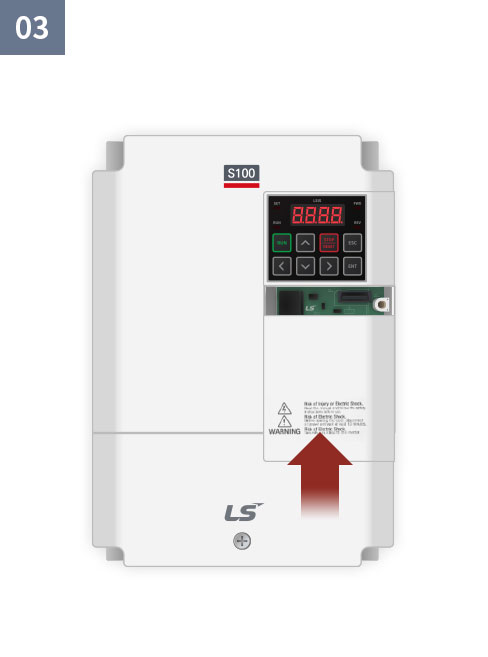

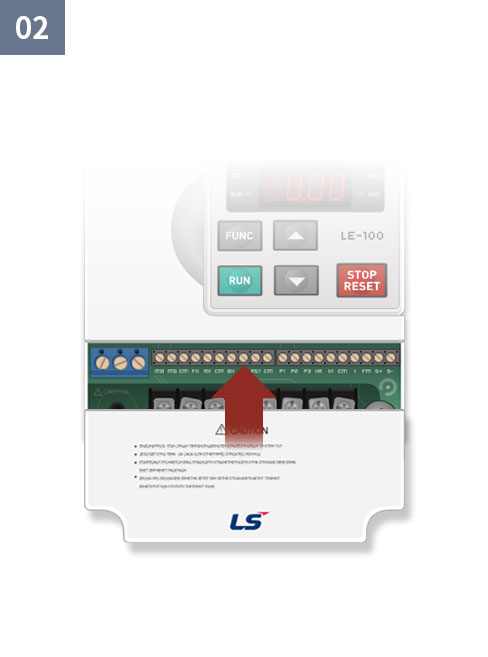

커버를 닫고 전원을 넣습니다.

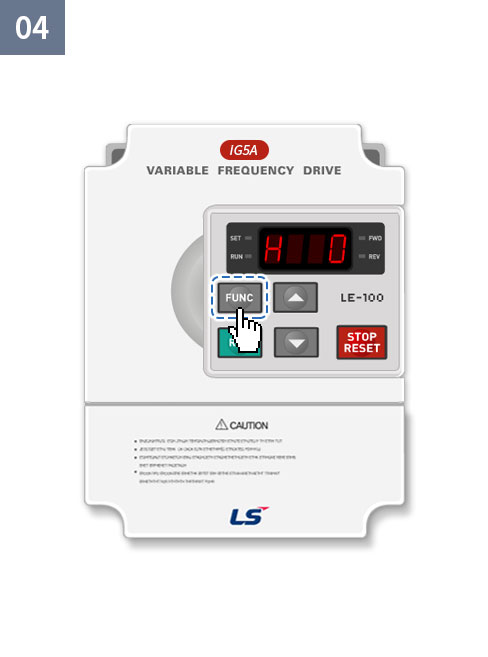

버튼을 H20이 나올때까지 누릅니다.
FUNC버튼을 누릅니다. 공장출하치인 사용안함(0)으로 되어 있습니다.
버튼을 1회 누릅니다.
버튼을 rt가 나올때까지 누릅니다.
운전주파수를 설정합니다. (ex. 키패드 주파수 설정모드에서 60Hz 설정)

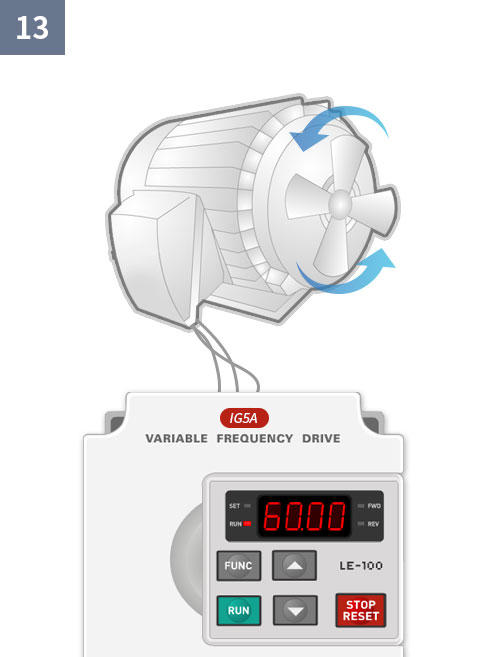

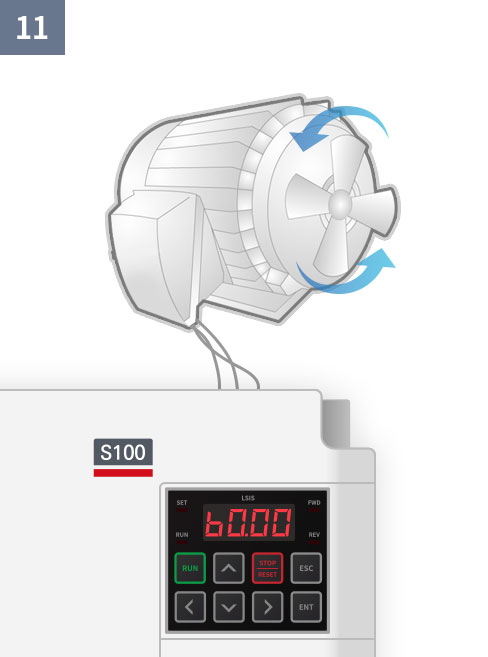

전원을 껐다가 켜면 설정된 주파수로 모터가 회전합니다.
가속시간모터의 가속시간을 입력합니다.
버튼을 계속 눌러서 원하는 가속 시간을 맞춥니다.
버튼을 1회 눌러서 초기 화면으로 갑니다.
운전모드(키패드)모터의 기동방법을 입력합니다. 키패드 운전으로 설정
버튼을 3회 누릅니다.
FUNC 버튼을 누릅니다. 공장출하치인 단자대운전(1)으로 설정되어 있습니다.
버튼을 3회 눌러서 초기 화면으로 갑니다.
볼륨결선인버터와 볼륨(가변저항)을 결선합니다.

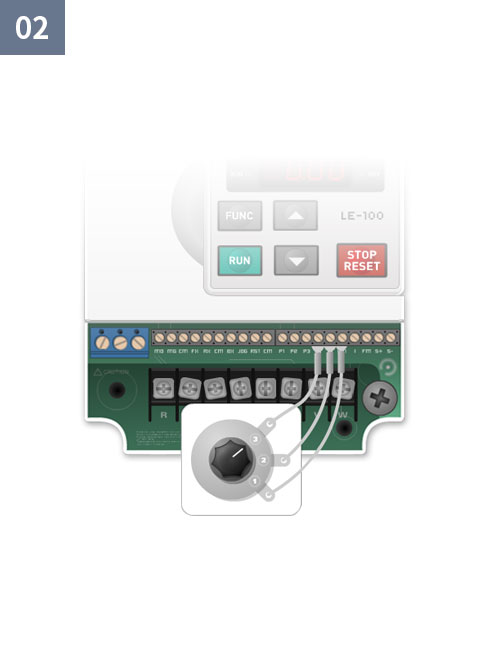

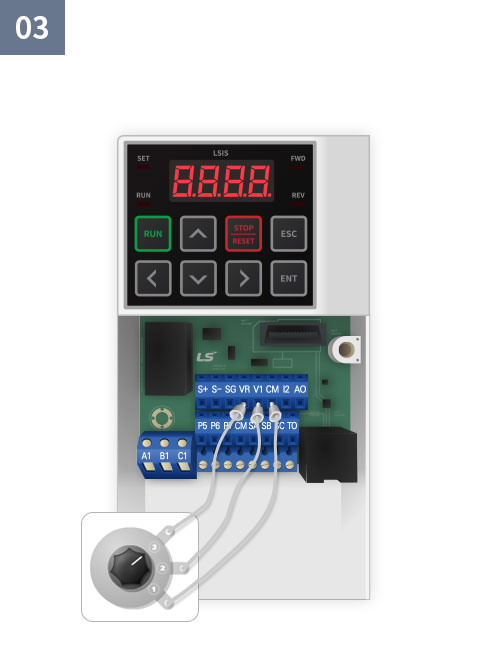

볼륨의 단자와 인버터의 단자(VR/V1/CM)를 결선합니다.

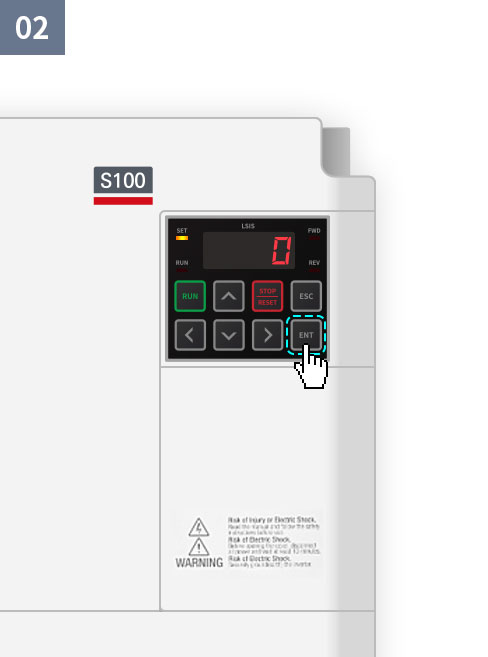

ENT 버튼을 누릅니다.

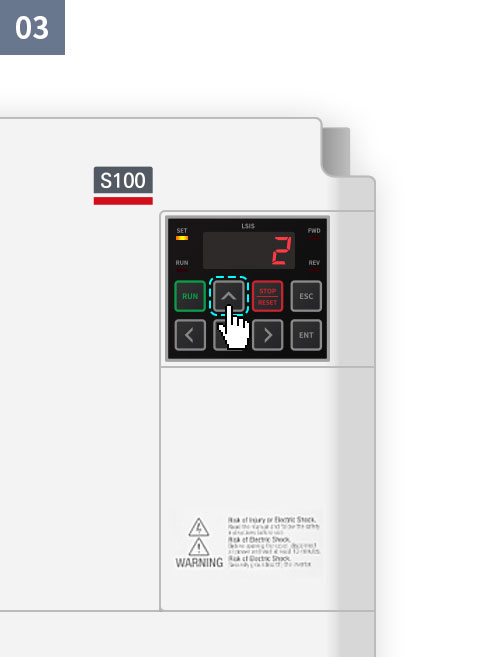

ENT 버튼을 2회 눌러서 저장합니다.

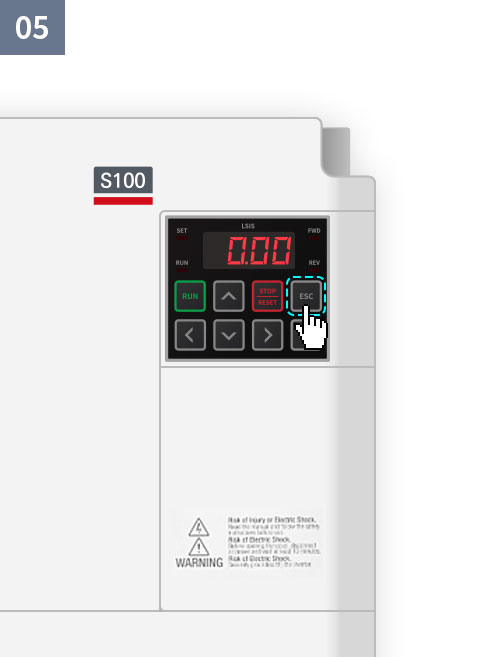

ESC 버튼을 눌러서 초기화면으로 갑니다.
ENT 버튼을 누릅니다. 공장출하치인 키패드 주파수 설정(0)으로 되어 있습니다.
ESC 버튼을 눌러서 초기 화면으로 갑니다.

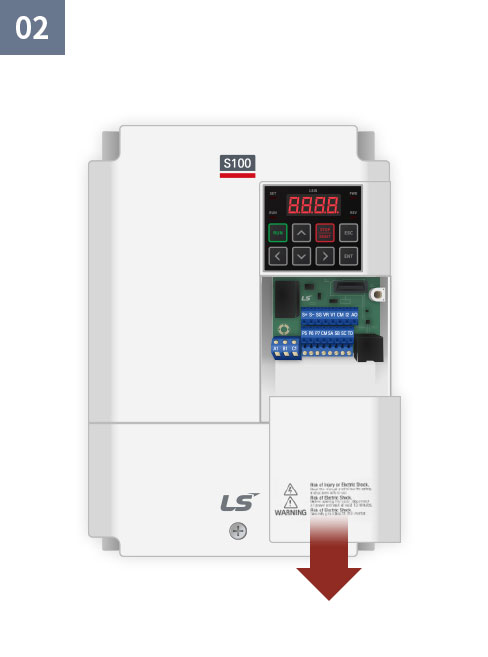

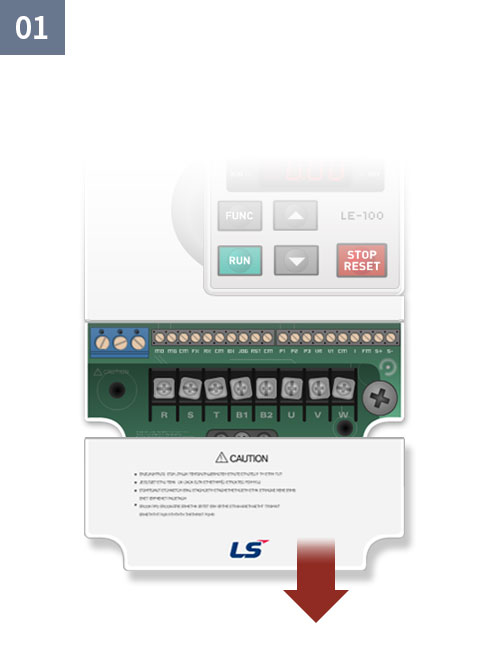

제어 단자대 커버를 분리합니다.

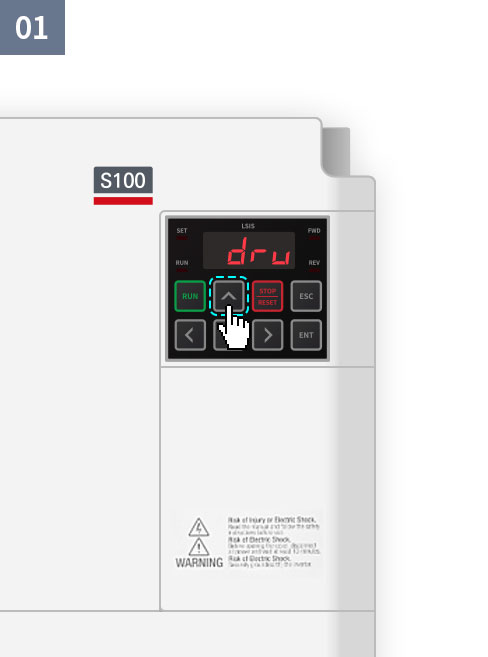

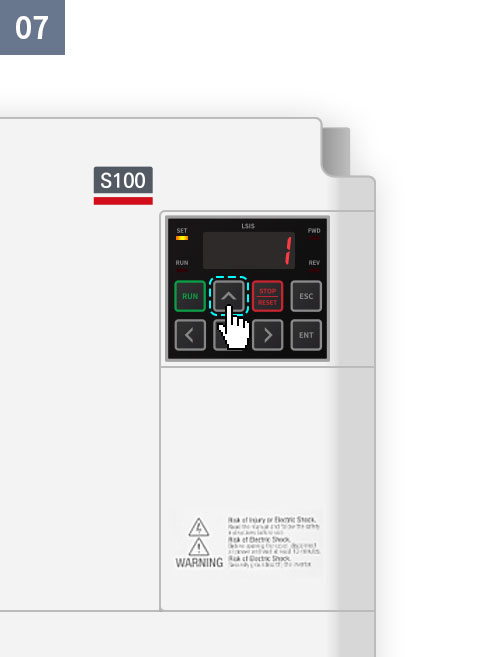

버튼을 10회 누릅니다.
ENT 버튼을 누릅니다. 공장출하치인 사용안함(0)으로 되어 있습니다.

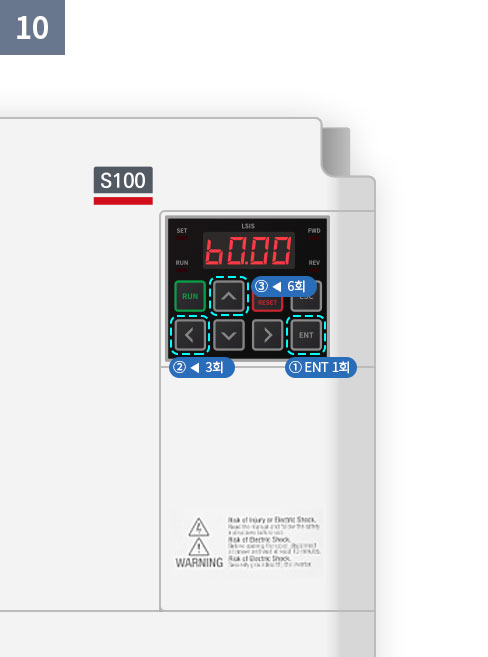

ENT 버튼을 누르고 운전주파수를 설정합니다. (ex. 키패드 주파수 설정모드에서 60Hz 설정)

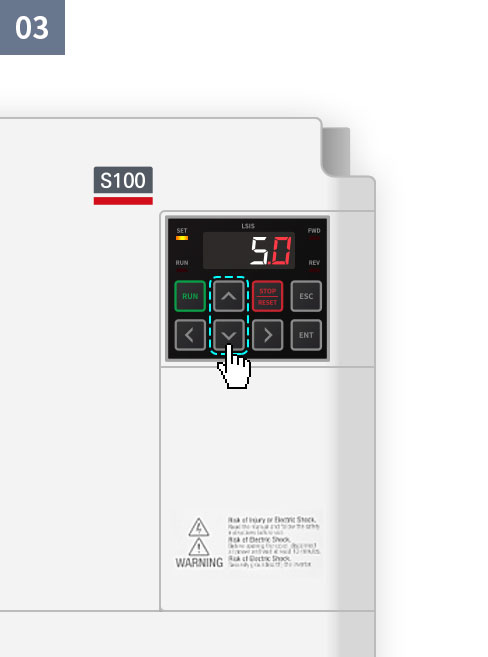

버튼을 눌러서 원하는 가속 시간을 맞춥니다.
ENT 버튼을 누릅니다. 공장출하치인 단자대운전(1)으로 설정되어 있습니다.
